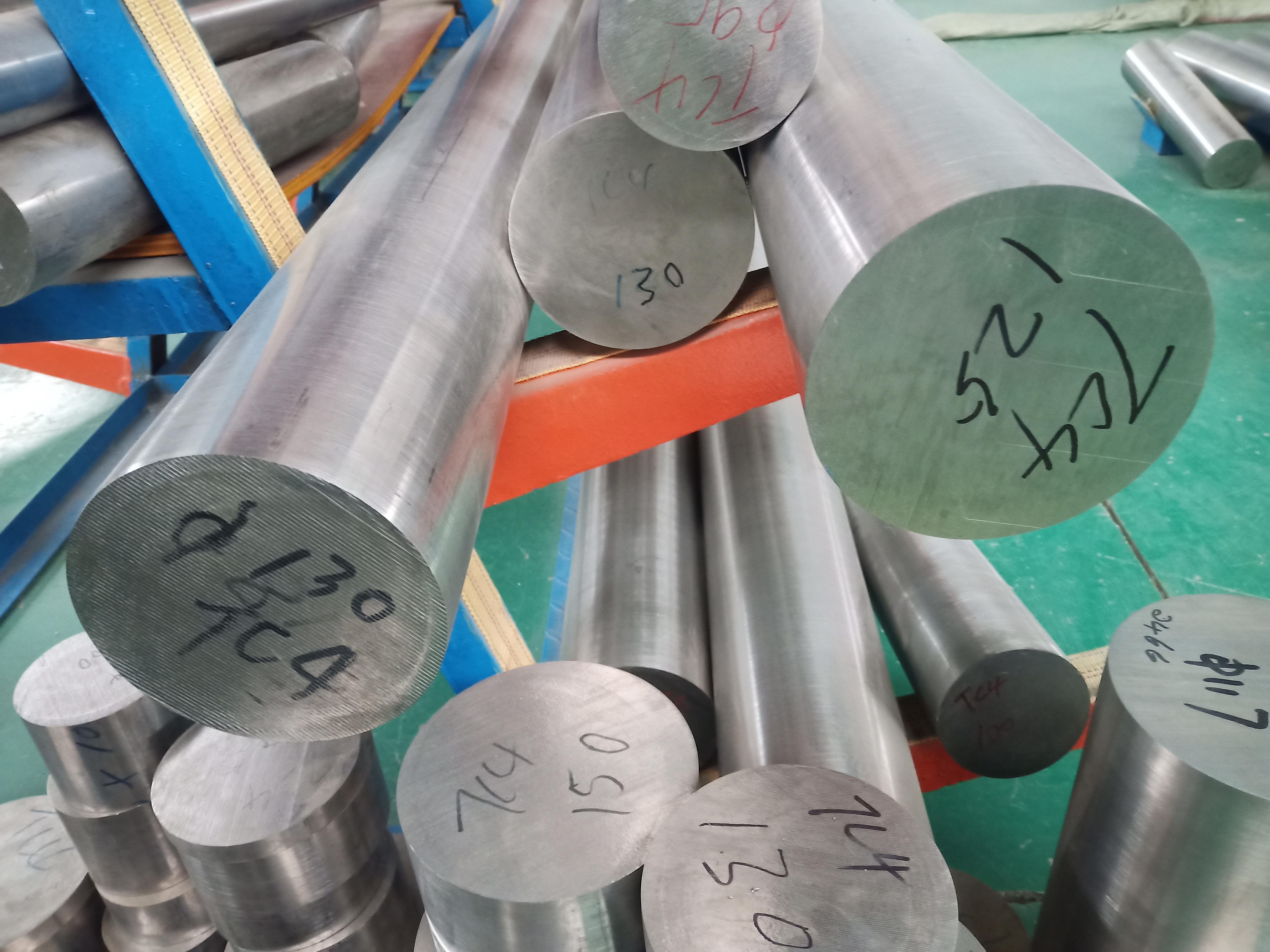

鉆桿用TC4鈦合金棒
TC4鉆桿用鈦合金棒，鈦合金在工業(yè)科研等領(lǐng)域運(yùn)用廣泛,鈦合金的迅速發(fā)展得到了國際工業(yè)航天等領(lǐng)域的認(rèn)可,尤其是TC4鈦棒TC4鈦合金棒TC4鈦鍛件市場(chǎng)前景較強(qiáng)，Ti-6Al-4V鈦棒，GR5鈦棒其特殊性能為:
(1) TC4鈦棒Ti6A14V屬于α+β型合金,用量大.
(2) TC4鈦棒有良好的工藝性能,其常規(guī)熱變形在兩相區(qū)進(jìn)行,變形量必須大于50%才能將粗大的原始魏氏體組織改造成等軸組織.
(3) TC4鈦棒,變形加工后，根據(jù)不同需要,可采用去應(yīng)力退火(600℃保溫,空冷),普通退火(700一800℃保溫,空冷),再結(jié)晶退火(940℃保溫后爐冷至480℃空冷)及雙重退火(940℃保溫空冷+700℃保溫空冷)等熱處理工藝.去應(yīng)力退火及普通退火所得組織為非再結(jié)晶或部分再結(jié)晶組織,強(qiáng)度較高;再結(jié)晶退火后得等軸α+晶間p組織,塑性較好;雙重退火后得到等軸α+β組織,接近雙態(tài)組織形態(tài),具有較好的綜合性能(約為900-1000MPa,δ為10% , ψ約為35%-45 %).
(4) TC4鈦棒進(jìn)行強(qiáng)化熱處理,強(qiáng)度可提高20%-30%.一般認(rèn)為,在850 -950℃時(shí)效可以獲得初生α量適當(dāng)?shù)娘@微組織和較好的綜介性能.TC4合金的淬透性較差,采用強(qiáng)化熱處理的零件橫截面一般不大于40 mm.
(5) TC4鈦棒合金具有較好的焊接性,焊縫區(qū)溫度不低于基體的90 %;塑性也與從體金屬相近.
(6) TC4鈦棒的抗蝕性接近純鈦,可在400℃以下長時(shí)間工作,短時(shí)工作溫度可達(dá)700-750℃.當(dāng)合金中氧,氮含量在低水平,TC4ELI合金還能在-196℃保持良好塑性,可用來制作低溫高壓容器.
TC4-Ti6Al4V-GR5鈦合金棒具有優(yōu)良的耐蝕性、小的密度、高的比強(qiáng)度及較好的韌性和焊接性等一系列優(yōu)點(diǎn)，在航空航天、石油化工、造船、汽車，醫(yī)藥等部門都得到成功的應(yīng)用
TC4鉆桿用鈦合金棒規(guī)格：
可按客戶提供規(guī)格定制零切
TC4鉆桿用鈦合金棒應(yīng)用范圍：
石油、化工等行業(yè)
TC4鉆桿用鈦合金棒執(zhí)行標(biāo)準(zhǔn)：
國標(biāo)：GB/T2965-2007，GB/T13810-2017
美標(biāo)：ASTM B348、ASTM F136、ASTM F67、AMS4928
本公司供應(yīng)鈦棒、鈦絲、鈦板、鈦管、鈦箔/帶等材料；鈦塊、鈦餅、鈦環(huán)等鍛件；鈦法蘭、鈦靶、鈦異形件、鈦標(biāo)準(zhǔn)件、鈦網(wǎng)籃等加工件，歡迎咨詢訂購
